詳細說明

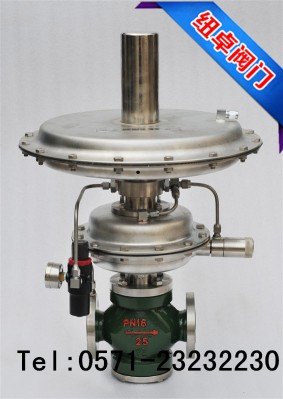

ZZYP-16Ⅱ型自力式壓力調節閥氮封裝置(帶指揮器)

公稱口徑DN20～150(mm)
公稱壓力PN1.0～1.6(MPa)
壓力調節范圍0.5-100范圍內選取(KPa)
調節誤差≤5%

自力式壓力調節閥氮封裝置(帶指揮器)概述
ZZYP-16Ⅱ型自力式壓力調節閥氮封裝置(帶指揮器)(簡稱壓力閥)無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持恒定。

ZZYP-16BII自力式壓力調節閥氮封裝置(帶指揮器)主要用在閥前壓力較高(0.2-0.8Mpa)而閥后力很低(0.5-100Kpa)，例如50mmH20(水柱)的場合，ZZYP-16KII只用在泄氮裝置上，并且與供氮裝置配套使用。單獨使用時請用ZZVP閥代替。
1.氣體減壓
如閥前0.2-0.8MPa(高于0.8Mpa時閥前面應加減壓閥)，閥后0.5-100Kpa。
2.氮封裝裝置
供氮和泄氮裝置上

自力式壓力調節閥氮封裝置(帶指揮器)特點:
ZZYP-16Ⅱ型自力式壓力調節閥特點
1.壓力設定在指揮器上實現，因而方便、快捷、省力、省時且可在運行狀態下連續設定。
2.控制精確度比ZZY型自力式高1倍左右，故適合在控制精確度高的場合使用。
3.對同一臺閥而言，調節范圍比ZZY型自力式廣。
4.反應特別靈敏，極小的壓力(如50mm水柱的壓力)或極小的壓力變化都可以感染出來。
5.減壓比特別大，例如閥前0.8Mpa，閥后50mmH2O，壓差比達1600 !

自力式壓力調節閥氮封裝置(帶指揮器)技術參數
ZZYP-16Ⅱ型自力式壓力調節閥技術參數

公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150
閥座直徑D(mm) 6 15 20 25 32 40 50 65 80 100 125 150
額定流量系數Kv 0.32 4 5 8 12.5 20 32 50 80 125 160 320
壓力調節范圍KPa 0.5-100范圍內選取
公稱壓力PN(MPa) 1.0，1.6
被調介質溫度(℃) -40～80
流量特性快開
調節誤差(%) ≤5
允許壓降(MPa) 1.6 1.6 1.1 0.6 0.4
執行機構薄膜有效面積(Cm2) 200 280 400
允許泄漏量硬閥芯 IV級(10-4×Kv)，軟閥芯:VI級(GB/T4213-2008)幾乎無泄漏


自力式壓力調節閥氮封裝置(帶指揮器)訂貨須知
訂貨時請用戶提供以下資料
1調壓閥名稱、型號
2公稱通徑
3公稱壓力(MPa)
4額定流量系數(Kv)
5固有流量特性
6介質名稱
7工作壓力及范圍
8閥體、閥內件及填料材質
9其他特殊要求
