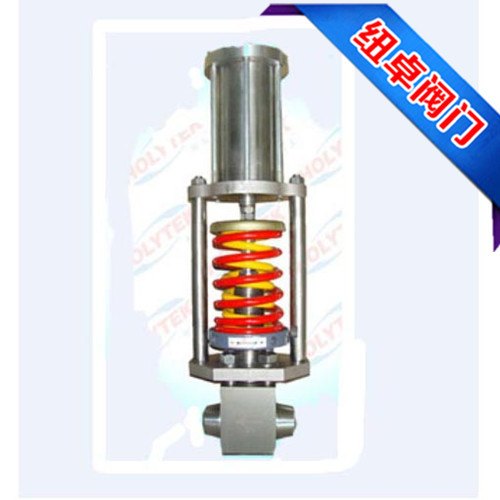

HTG系列自力式高壓調節閥產品概述

HTG系列自力式高壓調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
自力式高壓調節閥HTG系列產品有單座、套筒、雙座三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。

HTG系列自力式高壓調節閥產品特點

·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段范圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控制精確。

HTG系列自力式高壓調節閥零件資料:

閥體ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti
閥芯1Cr18Ni9Ti0Cr18Ni12M02Ti
閥座1Cr18Ni9Ti0Cr18Ni12M02Ti
閥桿1Cr18Ni9Ti0Cr18Ni12M02Ti
膜蓋A3A3鋼涂四氟乙烯不銹鋼
填料聚四氟乙烯柔性石墨
橡膠膜片丁睛、乙丙、氟、耐油橡膠

HTG系列自力式高壓調節閥技術參數

◆HTG系列自力式高壓調節閥主要技術參數和性能指標

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Kv

7

11

20

30

48

75

120

190

300

480

760

1100

1750

額定行程

8

10

14

20

25

40

50

60

70

公稱壓力PN(MPa)

1.6、4.0、6.4

壓力調節范圍(kPa)

15～5040～8060～10080～140120～180160～220200～260

240～300280～350330～400380～450430～500480～560540～620

600～700680～800780～900880～1000950～15001000～2500

流量特性

快開

調節精度(％)

±5

使用溫度(℃)

≤350

允許

泄漏量

硬密封(l/h)

單座≤10-4閥額定容量(IV級)；雙座、套筒≤5X10-3閥額定容量(II級)

軟密封(ml/h)

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

減壓比

最大

10

最小

1.25

HTG系列自力式高壓調節閥規格重量

◆HTG系列自力式高壓調節閥外形尺寸與重量

公稱通徑0N

20

25

32

40

50

65

80

100

125

150

200

250

300

法蘭接管尺寸B

383

512

603

862

1023

1380

1800

2000

2200

法蘭端面距L

150

160

180
