一、簡介

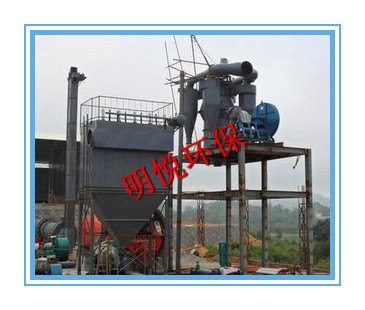

                金屬粉末專用選粉機是我公司技術人員在水泥行業轉子式分級機的基礎上，將平面渦流理論較好的運用在旋風式分級機的基礎上，經多年的研究而開發出來的一種外部循環式帶轉子的改進型分級機。經實踐使用證明，選粉效率達85%以上，而且細度調節方便、靈活、性能可靠。
二、性能特點：
1、采用高拋撒能力撒料盤，強化了撒料與旋流能力，使物料顆粒能充分揚起，增強了物料的分級；
2、合理調整了選粉區與提升區的部位，提高了選粉效率。
3、采用了新型高效低阻旋風筒，減少氣流阻力，提高微粉收集能力。
4、分級機主軸可以進行無極調速。
5、多級襯板保護延長了主機使用壽命。
6、采用了先進的分瓣式可拆卸籠形轉子，大大節省了維護時間和維護難度。
7、粗粉管和細粉管采用雙聯鎖風閥，大大地降低了漏風率，克服了以前分級機運轉過程中揚塵大的缺點。
三、技術參數
設備規格        HF-5        HF-6        HF-7        HF-8        HF-9        HF-10        HF-11
配套磨機直徑        φ1.83        φ2.2        φ2.4        φ2.6        φ3.0        φ3.5        φ3.8
主軸轉速        190-380        150-350        130-320        120-280        120-280        120-280        120-260
生產能力（t/h）        21-28        30-35        35-46        55-65        70-86        90-115        120-160
產品細度（80um方孔篩篩余）        8-10%
主軸電機        型號        YCTL225-4A        YCTL225-4B        YCTL225-4C        YCTL280-4B        YCTL355-4A        YCTL355-4B        YCTL380M-4
        功率（kW）        11        15        18.5        30        55        75        90
        調速范圍        125-1250        132-1320        120-1480
配套風機        型號        No.8C        No.10C        No.12.5C        No.14C        No.16B        No.16B        No.20B
        轉速        1680        1200        1000        980        800        900        680
        風壓（Pa）        2494        2400        2390        2546        2546        2684        2771
        風量（m3/h）        29668        34996        64188        86331        99493        136430        165164
        電機功率（kW）        30        37        55        90        110        132        160
