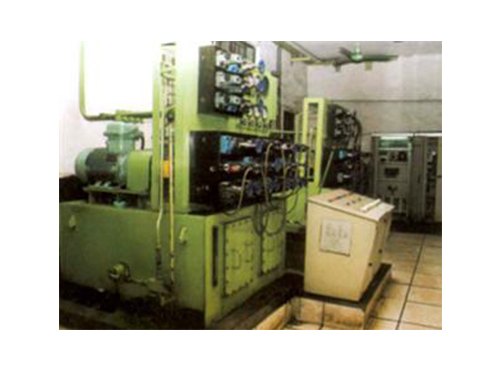

煤氣液壓交換機是焦?fàn)t生產的關鍵設備，焦?fàn)t加熱是利用煤氣交換機電控系統控制開關煤氣閥門實現空氣進入燃燒室與煤氣燃燒，并將廢氣排除的過程。在這煤氣加熱交換過程中焦?fàn)t煤氣加熱系統由電控系統、液壓系統、煤氣考克旋轉閥系統、煤氣管道及廢氣煙道組成。焦?fàn)t煤氣加熱系統工藝要求，每隔30分鐘由交換機電控系統自動發出指令，使液壓油泵電機運行，交換程序啟、閉液壓電磁閥，壓力油通過液壓換向閥推動煤氣、廢氣油缸動作；油缸通過鏈條帶動煤氣考克旋轉閥和廢氣開閉器動作，同時檢測元件檢測煤氣考克和廢氣開閉器的實際位置，實現煤氣和廢氣的交換。 　　根據焦?fàn)t結構和回爐加熱煤氣管道設計，每一爐加熱系統主要由回爐煤氣主管道，煤氣考克旋轉閥，進入蓄熱室單、雙煤氣管道，蓄熱室，焦?fàn)t加熱室，回流廢氣煙道，廢氣單、雙交換開閉器，廢氣煙道，廢氣煙囪等組成。回爐煤氣由回爐管道通過煤氣考克旋轉閥進入單煤氣管道再進入焦?fàn)t蓄熱室，同時空氣由廢氣開閉器也進入蓄熱室，混合氣體經加熱后進入加熱室(燃燒室)燃燒加熱爐墻，廢氣由雙煙道排出進入主煙道，局部爐墻溫度升高1350度后，進行煤氣加熱交換；煤氣加熱交換時，液壓油缸帶動鏈條使煤氣考克動作由單開位到全關位，等待10秒鐘，待剩余煤氣完全燃燒后，廢氣開始進行交換，液壓油缸帶動鏈條使廢氣開閉器由單開位動作到雙開位后，煤氣液壓油缸帶動鏈條使煤氣考克動作由全關位到雙開位，煤氣由雙煤氣管道進入焦?fàn)t蓄熱室加熱，然后進入加熱室(燃燒室)燃燒加熱爐墻，廢氣由單廢氣煙道排出進入主煙道；局部爐墻加熱到1350度后，再進行煤氣加熱交換；煤氣加熱交換時，液壓油缸帶動鏈條使煤氣考克動作由雙開位到全關位，等待10秒鐘，待剩余煤氣完全燃燒后，廢氣開始進行交換，液壓油缸帶動鏈條使廢氣開閉器由雙開位動作到單開位后，煤氣液壓油缸帶動鏈條使煤氣考克動作由全關位到單開位，煤氣由單煤氣管道進入焦?fàn)t蓄熱室加熱，然后進入加熱室(燃燒室)燃燒加熱爐墻，局部爐墻加熱到1350度后，廢氣由單廢氣煙道排出進入主煙道；加熱系統加熱目的是使焦?fàn)t加熱室溫度均勻，保證焦餅均勻成熟。以此進行無限循環往復交換加熱。
