埋置布置

布置聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。通常有如圖7所示的布置方式，圖中的陰影區為檢測的控制面積。

一般樁徑小于0.6~1m時，沿直徑布置兩根；樁徑為1~2.5m時，布置3根，呈等邊三角形；樁徑大于2.5m時，布置4根，呈正方形。http://www.cz-scg.net

聲測管的其他用途

聲測管除了用作檢測通道及取代一部分鋼筋截面外，還可作為樁底壓漿的管道。試驗證明，經樁底漿處理的灌注樁，可大幅度提高其承載力。同時聲測管還可作為事故樁缺陷沖洗與壓漿處理的管道，這時需采取措施把需壓漿的缺陷部位的管道打穿。

超聲波透射法檢測，對聲測管總體的要求是：接頭牢靠不脫開，密封不漏漿；管壁平整不打折，平順無變形；管體豎直不歪斜；管內暢通無異物。

當聲測管材料或安裝工藝較差時，可能造成漏漿、堵管、斷裂、彎曲、下沉、變形等事故的發生，對超聲波透射法進行樁基完整性檢測產生較大影響，甚至于無法進行超聲波透射法檢測。

基于以上情況，我們通過相應的理論計算和大量的工程實踐，高強雙密封液壓聲測管。

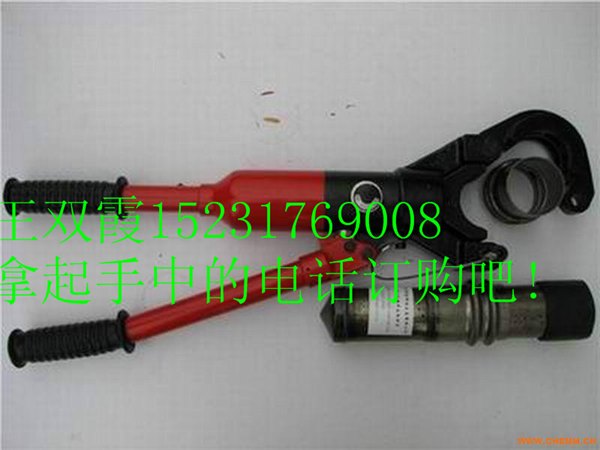

高強雙密封液壓聲測管在承口端端部設計了兩個凸槽，凸槽內配有密封圈，安裝時將本產品的插口端插入承口端250px，然后用專用液壓鉗同時對兩個凸槽進行擠壓，被擠壓部位的管材受力后收縮變形，兩個凸槽之間的外層管材深陷入內層管材，從而有效實現了本產品的可靠連接；同時橡膠材質的密封圈在受擠壓后變形貼服在兩層管材之間，起到了極為良好的雙保險密封作用。

高強雙密封液壓聲測管的優點主要是充分考慮到聲測管在使用中所涉及的各種要素，從各方面達到國內乃至世界領先的性能。

一五二三一七六九零零八=王雙霞QQ1058004145

標準：JT/T705-2007標準

1.外觀：用目測和手感檢查聲測管無毛刺、裂縫、結疤、折疊、分層、搭焊缺陷、劃道、刮傷、焊縫錯位、燒傷、薄的氧化皮。彎度不大于5mm/m

2.尺寸外徑：±1.0%

3.壁厚：±5%

4.抗拉強度：（MP）≥315MP

5.拉伸試驗：（伸長率）≥14%

6.壓扁試驗：當兩壓平板間距離為聲測管外徑的3/4時，應不出現裂紋

7.彎曲試驗：聲測管不帶填充物，彎曲半徑為公稱外徑的6倍，彎曲角為120°，聲測管不出現裂紋

8.液壓試驗：聲測管兩端封口注入水壓為5MP時，聲測管無滲漏

9.渦流損傷：聲測管焊縫無沙眼、裂縫

10.密封試驗：外壓P=215S/D 無滲漏，接口不變形，內壓P=215S/D 無滲漏，接口不變形

11.拉拔試驗：在常溫下，就應能承受3000N的拉拔力，持續60min連接部分無松動、斷裂

12.振動試驗：在試驗壓力1.2MP下，持續10萬次振動，接頭無滲漏和脫落現象

13扭矩試驗：扭力距120N.m， 持續10min， 接頭不發生滑移

14.硬度試驗：HRB≥90 聲測管管壁硬度

性能相當穩定、出色，有效避免與導管、振搗器等相碰撞。

充分的插入套接，更能保證連接的順直。http://www.cz-scg.net

高強雙密封液壓聲測管除了有以上領先的性能以外，還具有另外兩大明顯的優點和一套嚴謹?shù)谋Ｕ洗胧?

兩大優點分別是便利性和經濟性。

便利性使用本產品，可以完全避免現場焊接、套絲或滾槽作業，無需電力輔助，只需采用配套的液壓工具，手動操作即可輕松完成，省時、省力，一次性安裝成功。

經濟性和常規設計的φ57×3.5mm的鋼管相比，可節省鋼材2/3以上，材料成本明顯降低；作為目前國內操作性最為簡便的聲測管產品，可在各個環節節省最大的人力成本，并能明顯提高工作效率；在各種連接方式的薄壁聲測管中，本產品可在現場根據需要進行任意長度的鋸切使用，無短管和料頭的浪費，實際總成本明顯降低。

聲測管的類別以及差異

聲測管一般來說有兩種規格，一種是直插式的聲測管，一種是鉗壓式的聲測管，兩者價格差異主要在接頭上，其他上面倒是沒有多少的差別。一般是6米長，內徑是50毫米的鋼管。壁厚對應于不同的樁基深度有所不同。

聲測管主要的組成

聲測管主要有底管，中管以及接頭管，防塵蓋（封口用的）四部分組成，一根管是6m長，根據樁基的深度可以加入多根中管以及接頭管，一般的一根管（6米）管配備一根接頭管，而一個樁基配2~4個防塵蓋（大多數配3個）。底管是一端封口，一端開口；中管是兩端都開口的空心管。

聲測管的優勢：

一、用專用液壓鉗連接、不需工地以外的準備工作、不需任何設備、簡便快捷（比傳統的方法快5倍）、容易固定于鋼筋籠架、不受惡劣天氣的影響

二、可能根據現場要求自行配長，無損耗。

三、本產品與市場同類產品相比，抗拉力更高，達到3.8噸以上（一般其它產品抗拉力為0.3噸左右）。

四、專業設計、出廠前100%質量監控、工地檢測方便。

五、節省成本、節省準備時間、不需技工、節省損耗、不受場地限制。

六、快捷、可隨時提供標準管、24小時內進入工地。

七、安全、不需在工地進行焊接工作。

八、一五二三一七六九零零八=王雙霞QQ1058004145

客戶至上、誠信為本、合作共贏是本公司長久以來的發展觀念。期待更多的合作良機。
