西門子6XV1830-3EH10

西門子SIEMENS

上海施承電氣自動化有限公司

聯系人：萬里   經理

手機：18621018503

電話：021-31662620    傳真：021-67817055

地址：上海市松江區三新北路900弄657號

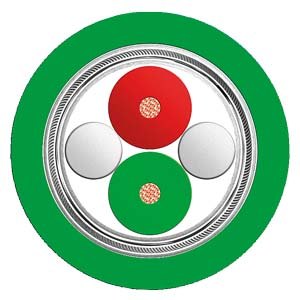

SIMATIC  NET，  PB  FC  TRAILING  CABLE，  PROFIBUS  TRAILING  CABLE  MAX.  ACCELERATION:4M/QS  MIN.  OF  3  MILL.  BENDING  CYCLES  MIN.  BENDING  RADIUS:  APPROX.120  MM  2-WIRE，  SHIELDED，  SOLD  BY  METER  MAX.  CONSEIGNMENT:  1000  M  MIN.  ORDERING  QUANTITY:  20  M 電氣數據 單位長度阻尼量

9.6  kHz  時  /  最大值

0.0030  dB/m

38.4  kHz  時  /  最大值

0.0040  dB/m

4  MHz  時  /  最大值

0.025  dB/m

16  MHz  時  /  最大值

0.049  dB/m 波阻

額定值

150  Ω

9.6  kHz  時

270  Ω

38.4  kHz  時

185  Ω

3  MHz  ...  20  MHz  時

150  Ω 相對對稱公差

9.6  kHz  時的波阻

10  %

38.4  kHz  時的波阻

10  %

3  MHz  ...  20  MHz  時的波阻

10  % 單位長度的回路電阻  /  最大值 133  Ω/km 單位長度的屏蔽電阻  /  最大值 14  Ω/km 每一長度的容量  /  在1  kHz時 28  pF/m 工作電壓

有效值

100  V 機械數據 電線數量 2 屏蔽層規格 重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層 FastConnect 是 外徑

內導體

0.67  mm

芯線絕緣

2.56  mm

電纜內部護套

5.4  mm

電纜護套

8  mm 外徑的對稱公差  /  電纜護套 0.4  mm
